Vaste bewaking · ATEX zone 2 en 22
Crysound CRY2624M Ex
Vaste akoestische imager
Een inspectieronde is een momentopname. Rond een vergasser, een waterstofcompressor of een laadstation kan een lek ontstaan op de dag dat er niemand loopt. De CRY2624M Ex hangt daar permanent: 128 microfoonkanalen die continu meeluisteren, het akoestische beeld over het camerabeeld leggen en alarm slaan zodra er iets afwijkt. Reactietijd volgens de fabrikant minder dan 10 seconden.
Wat dit toestel doet
Certificaten die wij zelf hebben gelezen
ATEX TÜV 24 ATEX 9198 X en IECEx TUR 24.0078X, beide afgegeven door TÜV Rheinland op 17 juni 2026. Categorie 3 voor gas én stof, dus zone 2 en zone 22, bij een omgevingstemperatuur van −20 tot +60 °C.
Bewaking in plaats van inspectie

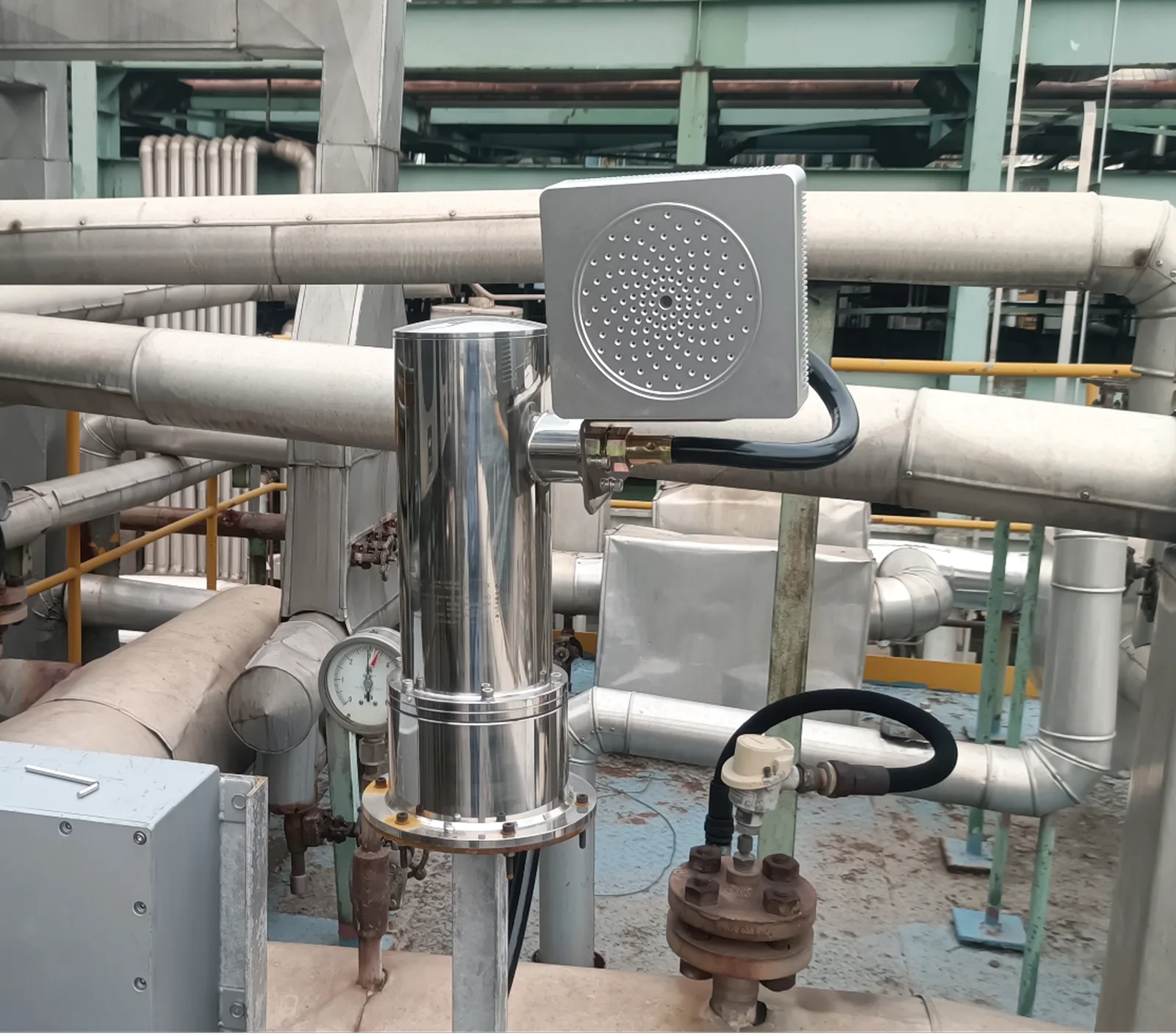

Vast gemonteerd op een 1/4-20 UNC-draad of M5-bevestiging, desgewenst op een explosieveilige pan-tilt-eenheid. Het toestel houdt de leidingen, kleppen en flenzen in beeld die je niet elke week kunt lopen, en meldt zelf wanneer er iets verandert.
Detectiegrens loopt op met de afstand
Meetbereik 0,5 tot 50 meter. Volgens de fabrikantstabel is het kleinste detecteerbare lek 28 CCM (28 cm³/min) op 0,5 tot 2 meter, 53 CCM op 8 tot 10 meter en 97 CCM op 18 tot 20 meter. Gasonafhankelijk, want akoestische detectie luistert naar de turbulentie en niet naar de gassoort.
Ook partiële ontlading
Naast gas- en vacuümlekken lokaliseert het toestel partiële ontlading in hoogspanningsapparatuur en herkent het het type ontlading. Zo bewaak je met één installatie zowel lekrisico als isolatieconditie.
IP66 en aluminium, voor buiten
Stofdicht en bestand tegen krachtige waterstralen, in een aluminium behuizing. Bedoeld voor buitenopstellingen, tankputten en energie-installaties waar het toestel jaren achtereen moet blijven werken.
Koppelbaar aan wat je al hebt
Bediening via een webplatform in je eigen netwerk, zonder losse clientsoftware. Integreren met een bestaand monitoringsysteem kan via RESTful, WebSocket, RPC, RTSP, RTMP of WebRTC. Ook te monteren op inspectierobots.
Specificaties
Overgenomen van de fabrikantsopgave, gecontroleerd op 9 september 2026.
Akoestiek en detectie
- Microfoonkanalen
- 128 kanalen, MEMS-array
- Frequentiebereik
- 2 – 48 kHz
- Dynamisch bereik
- 0,5 – 12 dB, instelbaar
- SPL-bereik
- 28 – 120 dBA
- Kleinste detecteerbare lek
- 28 CCM bij 0,5 – 2 m · 53 CCM bij 8 – 10 m · 97 CCM bij 18 – 20 m
- Meetafstand
- 0,5 – 50 m
- Reactietijd
- Minder dan 10 seconden (fabrikantsopgave)
- Analyse
- Live akoestisch beeld over video, spectrum, spectrogram, alarmbeheer, historische weergave
- Partiële ontlading
- Lokalisatie en herkenning van het type ontlading
Camera
- Beeldhoek
- 62°
- Brandpuntsafstand
- 3,04 mm
- Camera-resolutie
- 8 megapixel
Aansluiting en integratie
- Poort
- RJ45
- Ontwikkelprotocollen
- RESTful, WebSocket, RPC
- Streamingprotocollen
- RTSP, RTMP, WebRTC
- Bediening
- Webplatform via het lokale netwerk, geen clientsoftware nodig
- Opslag
- 8 GB intern, uitbreidbaar met 64 GB microSD
- Kabeldoorvoer
- Eén kabel van 5,5 mm, via een gecertificeerde wartel voor IP66
- Bedieningstalen
- Chinees en Engels
Voeding en formaat
- Voedingsspanning
- 12 – 20 VDC
- Opgenomen vermogen
- 7 W
- Afmetingen
- 183 × 169 × 85 mm
- Gewicht
- 1,6 kg
- Behuizing
- Aluminiumlegering
- Montage
- 1/4-20 UNC-schroefdraad onderzijde of M5-schroefbevestiging
Certificering en omgeving
- Ex-markering gas
- II 3 G Ex ec ic IIC T4 Gc
- Ex-markering stof
- II 3 D Ex tc IIIC T95 °C Dc
- ATEX-certificaat
- TÜV 24 ATEX 9198 X, Issue 00, 17-06-2026
- IECEx-certificaat
- IECEx TUR 24.0078X, Issue 0, 17-06-2026
- Instantie
- TÜV Rheinland Industrie Service GmbH, Keulen
- Beschermingswijzen
- Verhoogde veiligheid “ec”, intrinsieke veiligheid “ic”, stofontstekingsbescherming door omhulling “tc”
- Normen
- EN IEC 60079-0:2018, EN IEC 60079-7:2015/A1:2018, EN 60079-11:2012, EN 60079-31:2014, EN IEC 60079-31:2024
- Inzetbaar in
- Zone 2 (gasgroep IIC) en zone 22 (stofgroep IIIC)
- Omgevingstemperatuur
- −20 tot +60 °C, 10 – 95 % RV, niet-condenserend
- IP-classificatie
- IP66
Wat we hierbij vermelden
Beide certificaten hebben wij zelf ingezien op 9 september 2026: het ATEX-typeonderzoekscertificaat TÜV 24 ATEX 9198 X en het IECEx Certificate of Conformity IECEx TUR 24.0078X, allebei afgegeven door TÜV Rheinland op 17 juni 2026. Ze dekken de CRY2624M en de CRY2613M, die volgens het certificaat hetzelfde ontwerp hebben en alleen om commerciële redenen een ander typenummer dragen.
Beide certificaatnummers eindigen op X: er gelden vijf bijzondere gebruiksvoorwaarden. De behuizing kan in stofomgevingen statisch opladen, dus niet plaatsen waar statische opbouw voor de hand ligt en uitsluitend met een vochtige doek reinigen. Externe kabelverbindingen moeten in een Ex-beschermingswijze zijn uitgevoerd, de installatie volgt EN 60079-14 met een Ex-gecertificeerde wartel voor 5,5 mm kabel, de opstelling moet minstens vervuilingsgraad 2 zijn, en er is transiëntbescherming vereist op maximaal 140 % van de piekspanning. Wij lopen deze punten door vóór montage.
Temperatuurklasse T4 betekent een maximale oppervlaktetemperatuur van 135 °C. Dat is een klasse ruimer dan de T5 van de CRY8125 (100 °C). Bij gassen met een lage zelfontbrandingstemperatuur is dat het punt om vooraf te controleren tegen je zoneringsdocument.
De detectiegrens van 28 CCM geldt alleen op 0,5 tot 2 meter. Op 18 tot 20 meter is dat volgens dezelfde fabrikantstabel 97 CCM, en boven 20 meter publiceert de fabrikant geen waarde, ook al loopt het meetbereik tot 50 meter. Het blijven drempels onder fabrikantscondities, geen gegarandeerde prestatie op jouw installatie. Wat een toestel in de praktijk ziet, hangt af van afstand, druk, achtergrondgeluid en zichtlijn.
De bediening is Chinees- en Engelstalig; er is geen Nederlandse interface.
