Contactsensor · interne klepdoorlaat
Crysound IA3104
Contactsensor voor interne klepdoorlaat
Een klep die in gesloten stand doorlaat, kost geld en verstoort het proces, maar geeft naar buiten toe geen hoorbaar signaal. De IA3104 meet contact-ultrasoon: de sensor gaat op het klephuis of de leiding ernaast en vangt de hoogfrequente energie op die door het metaal reist. Hij sluit aan op de analoge ingang van de CRY8125 of CRY8124.
Wat dit toestel doet
Geen demontage, geen procesonderbreking
De sensor gaat tegen het klephuis of de leiding ernaast. Geschikt voor kogel-, plug-, terugslag- en vlinderkleppen, voor zowel gas- als vloeistofkleppen. De installatie blijft in bedrijf.
Vaste meetprocedure in plaats van ervaring
De software leidt je langs de meetpunten, legt klep-ID, klepmaat, kleptype, medium en druk vast en vergelijkt de metingen onderling. Dat maakt de uitkomst herhaalbaar en overdraagbaar in plaats van afhankelijk van wie de meting deed.
Automatische beoordeling
Het algoritme weegt geluidsniveau, spectrumkenmerken en energie-indicatoren en classificeert de klep als normaal, verdacht of lekkend. Je leest een conclusie in plaats van een ruw spectrum.
Drie probes voor drie situaties

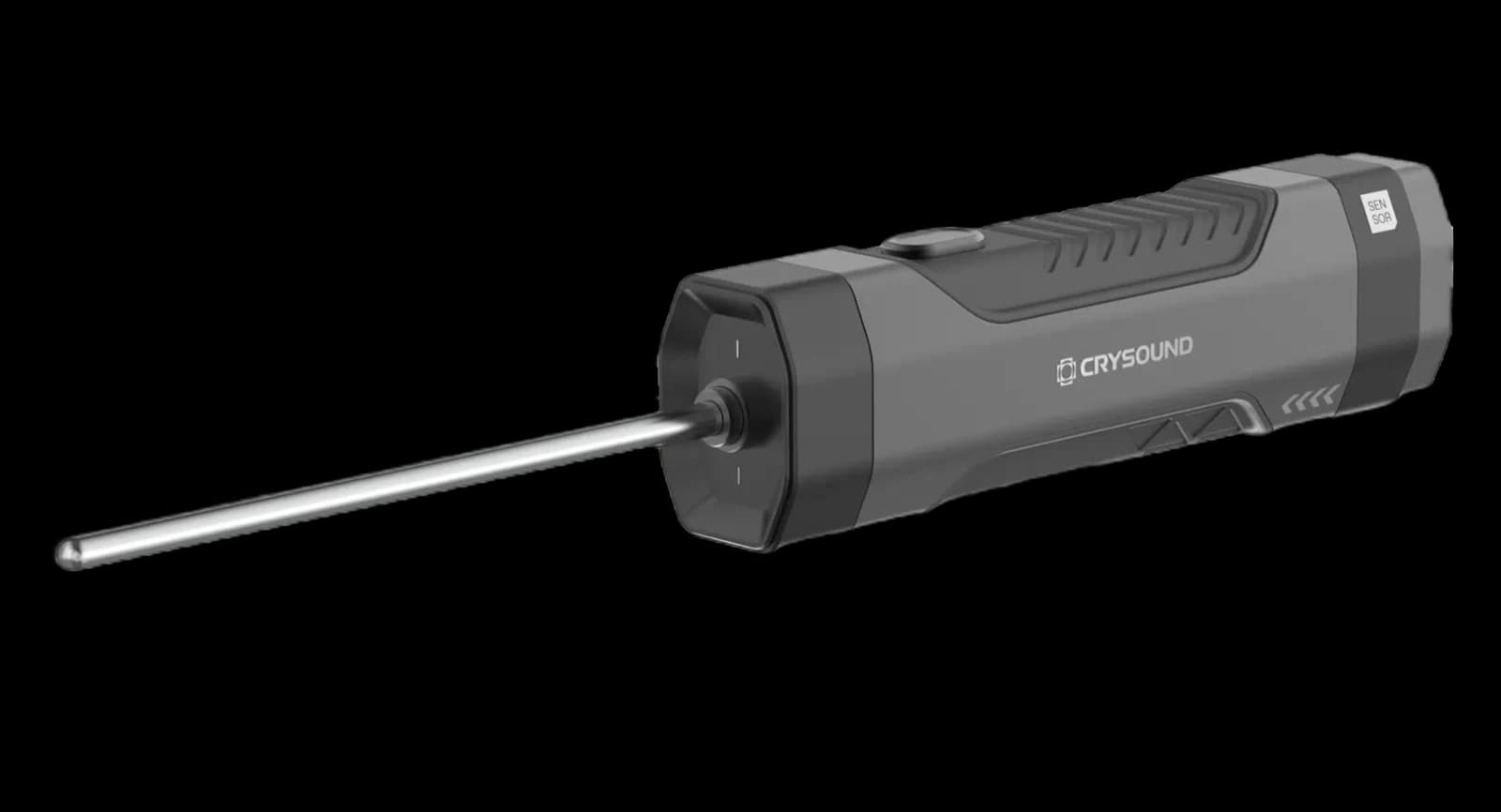

Keramisch als standaard, magnetisch voor ferromagnetisch staal wanneer de aandrukkracht lastig constant te houden is, en een naaldprobe voor toepassingen buiten het bereik van −20 tot +50 °C, zoals stoomleidingen en condenspotten.
Specificaties
Overgenomen van de fabrikantsopgave, gecontroleerd op 9 september 2026.
Sensor
- Piekgevoeligheid
- > 75 dB volgens ISO 12714:1999
- Ruisvloer
- < 10 µVRMS (15 – 70 kHz)
- Voeding
- IEPE, 28 V / 6 mA
- Opgenomen vermogen
- 0,8 W
- Afmetingen
- 35 × 40 × 135 mm, exclusief golfgeleider
- Gewicht
- 350 g
- Aansluiting
- Analoge ingang van de CRY8125 of CRY8124
Normen en omgeving
- Elektrische veiligheid
- IEC 61010-2-033:2023
- EMC
- IEC 61326-1
- Bedrijfstemperatuur
- −20 tot +50 °C
- Opslagtemperatuur
- −20 tot +70 °C
- Luchtvochtigheid
- 10 – 95 %, niet-condenserend
Wat we hierbij vermelden
Ex-uitvoering: van deze sensor is een Ex-variant aangekondigd onder typenummer IA3105. Wij hebben dat certificaat nog niet ontvangen en koppelen er daarom nog geen ATEX-markering aan. Tot het er is, zetten wij klepdoorlaat-metingen uitsluitend buiten explosiegevaarlijke zones in. Vraag ons naar de actuele status.
De IA3104 zelf draagt geen Ex-markering. Het ATEX-certificaat TÜV 24 ATEX 9172 X dekt de camera’s, niet deze sensor. Ook met een gecertificeerde camera geldt: de analoge poort niet aan- of afkoppelen binnen de zone.
Crysound publiceert geen nauwkeurigheid voor de debietschatting. De uitkomst in l/min is een indicatie voor prioritering en trend, altijd te lezen samen met de meetcondities. Wij presenteren het niet als een geijkte debietmeting.
Hoe je dit inzet
Kopen, huren of aan ons overlaten
Vaak de logische aanvulling op een camera-inspectie: de camera vindt de lekken naar buiten, deze sensor de lekken die binnen de leiding blijven. Wij voeren de metingen uit, of leveren de sensor bij een eigen camera.
Meestal is niet de sensor het antwoord maar de meting. Wij komen met camera én sensor, doen de klepronde en leveren de beoordeling per klep. Wil je het zelf blijven doen, dan is de sensor los te koop bij een eigen CRY8124 of CRY8125. Lees de afweging met cijfers
Wat wij erbij leveren
Niet alleen een doos
Een klepmeting is alleen herhaalbaar als iedereen hem hetzelfde uitvoert: dezelfde meetpunten, dezelfde aandrukkracht, dezelfde vastgelegde klepgegevens. Bij aanschaf lopen we die procedure door op je eigen kleppen.
Werk je in of nabij een ATEX-zone, houd dan rekening met de Ex-status hierboven en met de regel dat de analoge poort niet binnen de zone aan- of afgekoppeld mag worden. Wat mag waar in zone 1 en 2?
