Akoestische camera · ATEX zone 2 en 22

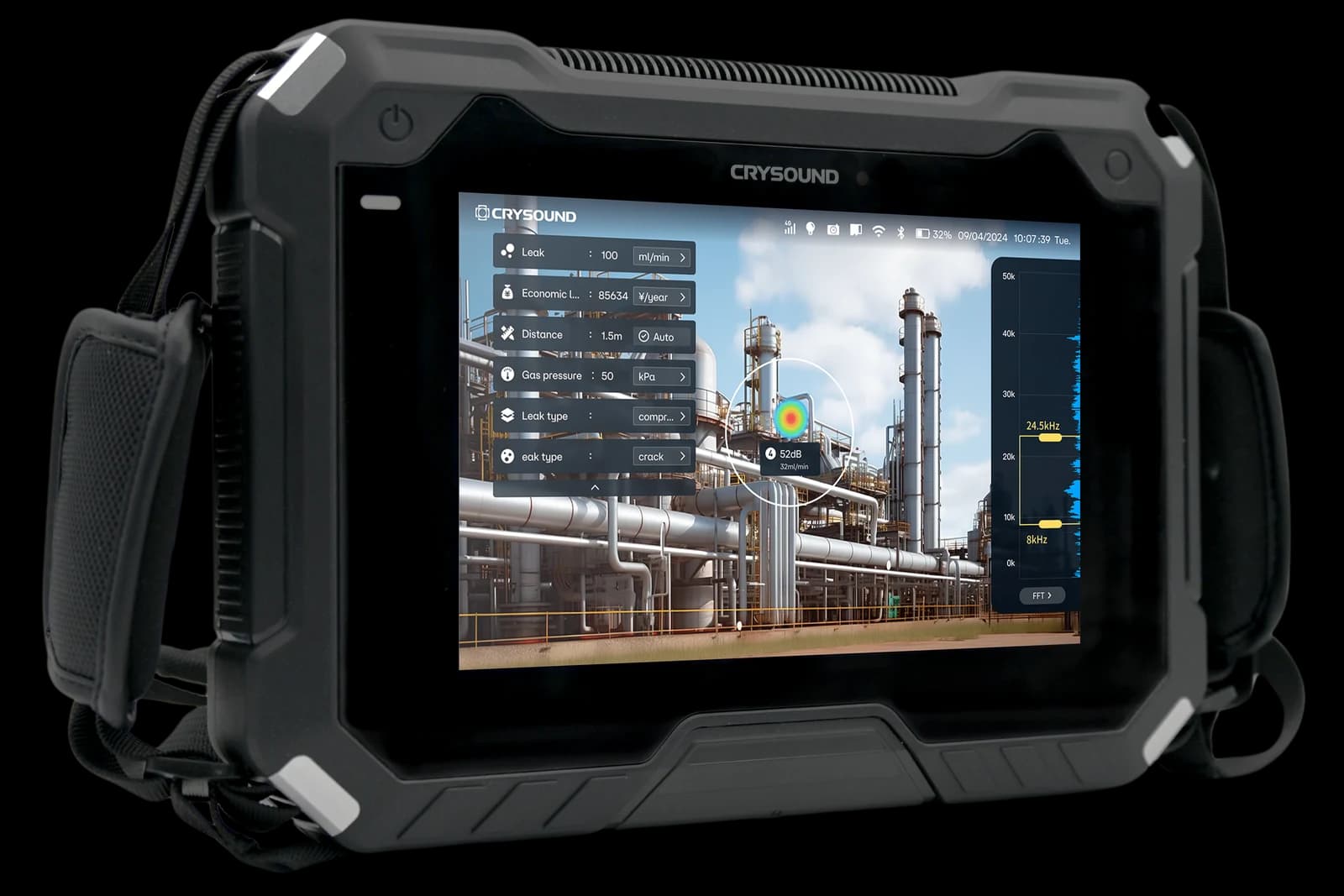

Crysound CRY8125
Ex akoestische camera
De CRY8125 is de camera waarmee GasProtex zelf de inspecties in explosiegevaarlijke zones uitvoert. 200 MEMS-microfoons, een bandbreedte tot 100 kHz en een TÜV-certificaat onder zowel ATEX als IECEx. Naast gaslekken lokaliseert het toestel partiële ontlading (PD) en herkent het het type ontlading.
Wat dit toestel doet
TÜV-gecertificeerd voor ATEX én IECEx
Getoetst aan EN IEC 60079-0 en EN 60079-11. Categorie 3, dus inzetbaar in zone 2 (gas) en zone 22 (stof). Niet in zone 0, 1, 20 of 21: dat vraagt categorie 2, en dat heeft geen enkele akoestische camera op dit moment.
Detecteert tot op 200 meter
Op 10 meter afstand nog een lek van 0,0029 l/min bij 2,7 bar. Daardoor blijf je verder van de installatie af, wat de blootstelling aan toxische gassen beperkt en per meting een groter gebied dekt.
Debiet én verlies in euro’s per lek
Het toestel schat het lekdebiet en rekent dat door naar een jaarverlies. Dat is een indicatie voor prioritering en trend, geen geijkte debietmeting. De meetcondities horen er altijd bij.
Werkt gasonafhankelijk
Akoestische detectie luistert naar de turbulentie van ontsnappend gas, niet naar de gassoort. Perslucht, aardgas, waterstof, stikstof, CO₂: allemaal zichtbaar. Waterstof is met optische gasbeeldvorming juist níet zichtbaar.
Partiële ontlading herkennen en classificeren
Naast lekken lokaliseert de camera partiële ontlading in hoogspanningsapparatuur, toont het PRPD-spectrum en onderscheidt het oppervlakte-, zwevende en corona-ontlading.
Een volle werkdag op accu
Wisselbare smart-accu’s van 6600 mAh met ladingsindicator, tot 5 uur per accu. Twee accu’s en een lader zitten standaard in de set. Wisselen mag alleen buiten de zone.
Specificaties
Overgenomen van de fabrikantsopgave, gecontroleerd op 9 september 2026.
Akoestiek en detectie
- Microfoonarray
- 200 MEMS-microfoons
- Frequentiebereik
- 2 – 100 kHz
- SPL-bereik
- 28 – 132 dB
- Kleinste detecteerbare lek
- 10 m: 0,0029 l/min bij 2,7 bar · 0,5 m: 0,0028 l/min bij 1,9 bar
- Meetafstand
- 0,2 – 200 m
- Functies
- Multi-point imaging, gerichte focus, afstandsmeting, lekdebietschatting, PRPD-spectrum, herkenning type partiële ontlading, foto-annotatie, rapport-export
Camera en scherm
- Beeldhoek camera
- 66°
- Brandpuntsafstand
- 4,3 mm
- Camera-resolutie
- 13 megapixel
- Digitale zoom
- 1× – 6×
- Bijlicht
- 4 × led
- Scherm
- 8 inch, 1920 × 1200, capacitief touchscreen
- Helderheid
- 600 nits, automatisch en handmatig regelbaar
Data en aansluitingen
- Opslag
- 64 GB intern + 64 GB microSD
- Bestandsformaten
- .jpg (foto), .mp4 (video), .wav (audio), .cdat (meetdata)
- Maximale videolengte
- 5 minuten
- Data-export
- USB-C, wifi, microSD-kaart
- Wifi
- 802.11a/b/g/n/ac
- Bluetooth
- BT 5.2
- GNSS
- GPS, BDS, GLONASS, Galileo, QZSS
- USB-C 1
- USB 3.0, voor opladen, HDMI en data-export
- USB-C 2
- USB 2.0, voor USB-sensor
- Analoge ingang
- 4 kanalen, 20 Hz – 100 kHz IEPE, met fantoomvoeding
- Audio-aansluiting
- 3,5 mm koptelefoonuitgang
- Bedieningstalen
- 16 talen, waaronder Nederlands
Voeding en formaat
- Accucapaciteit
- 6600 mAh @ 7,2 V
- Accutype
- Smart-accu met ladingsindicator, wisselbaar
- Gebruiksduur
- Tot 5 uur per accu
- Afmetingen
- 270 × 190 × 51 mm
- Gewicht
- 1,4 kg
Certificering en omgeving
- Ex-markering gas
- II 3 G Ex ic IIC T5 Gc
- Ex-markering stof
- II 3 D Ex ic IIIC T100 °C Dc
- Certificaat
- TÜV 24 ATEX 9172 X, plus IECEx
- Normen
- EN IEC 60079-0:2018, EN 60079-11:2012
- Inzetbaar in
- Zone 2 (gas) en zone 22 (stof)
- Omgevingstemperatuur
- −20 tot +50 °C
- IP-classificatie
- IP64
- Elektrische veiligheid
- IEC 61010-1
- EMC
- IEC 61326-1
- Trilling
- 2 g, IEC 60068-2-6
- Schok
- 25 g, IEC 60068-2-27
- Valtest
- 1,2 m
Wat we hierbij vermelden
IP-classificatie: het ATEX- en het IECEx-certificaat noemen allebei IP64, de fabrikantsdatasheet noemt IP54. Wij houden het certificaat aan. Het tweede cijfer 4 betekent spatwater, dus geen straalwater en geen hogedrukreiniging.
Het certificaat draagt een X-suffix: er gelden acht bijzondere gebruiksvoorwaarden, waaronder het niet aan- of afkoppelen van de analoge ingang binnen de zone en het uitsluitend buiten de zone wisselen of laden van de accu. Wij lopen die met je door voordat het toestel de zone in gaat.
De lekdebiet- en verliesschatting is een indicatie voor prioritering en trend. Crysound publiceert er geen nauwkeurigheidspercentage over, dus wij claimen er ook geen.
Hoe je dit inzet
Kopen, huren of aan ons overlaten
Dit is het toestel waarmee wij zelf de inspecties in en rond ATEX-zones uitvoeren. Wil je het in eigen beheer, dan is het te koop of te huur.
Wij verkopen liever het juiste antwoord dan het duurste toestel. Scan je een paar keer per jaar, dan is uitbesteden vrijwel altijd goedkoper. Scan je structureel, dan verdient een eigen toestel zich terug. Die rekensom maken we met je door. Lees de afweging met cijfers
Wat wij erbij leveren
Niet alleen een doos
Een akoestische camera levert pas iets op als iemand het beeld kan lezen. Bij aanschaf of huur verzorgen wij de inbedrijfstelling en een praktijkinstructie op jouw eigen installatie, zodat de eerste scan meteen bruikbare data oplevert.
Gaat het om werk in of nabij een ATEX-zone, dan lopen we vooraf de zonering, de werkvergunning en de acht bijzondere gebruiksvoorwaarden van het certificaat met je door. Wat mag waar in zone 1 en 2?
